Przykład zastosowania rur preizolowanych Termotech w instalacji wodociągowej

W przyłączach wodociągowych prowadzonych w strefach narażonych na wychłodzenie lub przy ograniczonej głębokości posadowienia kluczowe jest zapewnienie trwałości, szczelności oraz ochrony przed zamarzaniem medium. W takich warunkach praktyczne jest zastosowanie systemu rur preizolowanych, który łączy przewód wodny, izolację termiczną i płaszcz ochronny w jednym układzie.

1. Kontekst techniczny

W typowych sieciach wodociągowych stosuje się rury PE (PE100/PE100RC) oraz PVC-U — rozwiązania sztywne, odporne na korozję i odpowiednie do standardowych warunków gruntowych. Rury PE, dzięki swojej wytrzymałości i odporności na pękanie, są obecnie najpopularniejszym wyborem w nowych instalacjach. PVC-U pozostaje ekonomiczną alternatywą, szczególnie przy mniejszych średnicach.

Gdy jednak przewód jest prowadzony płytko lub w przestrzeni odkrytej (narażenie na wahania temperatury, promieniowanie UV), konieczne jest rozwiązanie, które zapewni stałą ochronę termiczną i mechaniczną bez dodatkowych obudów czy powłok.

Opisywany odcinek instalacji obejmował fragment przyłącza wodociągowego prowadzącego od zbiornika wieżowego. Tego typu połączenia wymagają szczególnej szczelności oraz zabezpieczenia termicznego przewodu, ze względu na zmienne warunki pracy i ekspozycję na czynniki atmosferyczne.

2. Zastosowane rozwiązanie

Zastosowano rury preizolowane PE Ø63 PN16 w płaszczu ochronnym PE Ø125. Układ obejmuje rurę przewodową PE do wody pitnej, izolację z pianki PUR oraz zewnętrzny płaszcz PE-HD — zapewniający odporność na wilgoć i korozję oraz stabilność wymiarową.

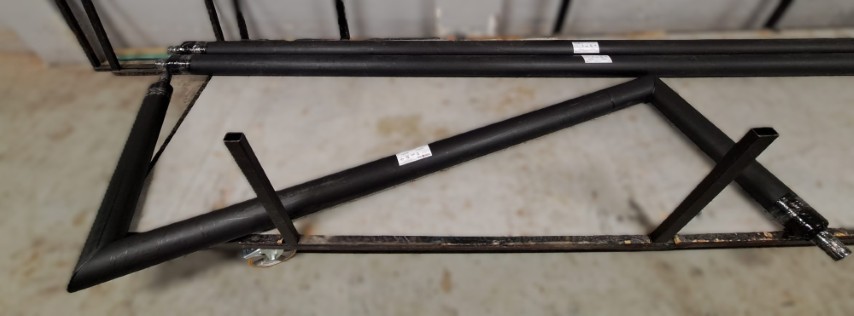

Wykonano również prefabrykowane odcinki o niestandardowej geometrii — w tym elementy w kształcie litery Z — przygotowane pod wymiar w zakładzie produkcyjnym. Prefabrykacja ograniczyła czas montażu i zmniejszyła ryzyko błędów na budowie.

3. Wyzwanie montażowe w istniejącej infrastrukturze

Roboty prowadzono w terenie z istniejącą infrastrukturą techniczną (m.in. kable energetyczne, przewody sygnalizacyjne). Konieczne było precyzyjne wpasowanie się w wyznaczony pas montażowy i minimalizacja ingerencji w otoczenie. Z-kształtne prefabrykaty pozwoliły obejść kolizje bez dodatkowych łączeń i bez zmiany trasy przewodu.

4. Zabezpieczenie przeciwzamrożeniowe

Rurociąg wyposażono w samoregulujący kabel grzewczy ułożony w warstwie izolacji. Kabel dostosowuje moc do temperatury otoczenia, chroniąc medium przed zamarznięciem i umożliwiając eksploatację przy płytkim prowadzeniu przewodu.

5. Uzasadnienie wyboru systemu

• Trwałość i odporność: płaszcz PE-HD i izolacja PUR zabezpieczają przewód przed wilgocią i czynnikami atmosferycznymi.
• Szczelność połączeń: układ zaprojektowany do pracy w warunkach zewnętrznych, bez dodatkowych powłok antykorozyjnych.
• Prefabrykacja zamiast gięcia: elementy Z ograniczają prace w terenie i przyspieszają montaż.
• Eksploatacja całoroczna: opcja z kablem grzewczym usuwa ryzyko zamarzania przy płytkim prowadzeniu.

6. Wnioski eksploatacyjne

System rur preizolowanych PE Ø63/125 zastosowany w tym typie przyłącza umożliwił uzyskanie trwałego i szczelnego odcinka instalacji, dopasowanego do ograniczeń przestrzennych i istniejących sieci. Prefabrykacja skróciła montaż, a zastosowanie kabla grzewczego zapewniło bezpieczną pracę w niskich temperaturach.
